冲击试样缺口夏比投影仪
  • 冲击试样缺口夏比投影仪

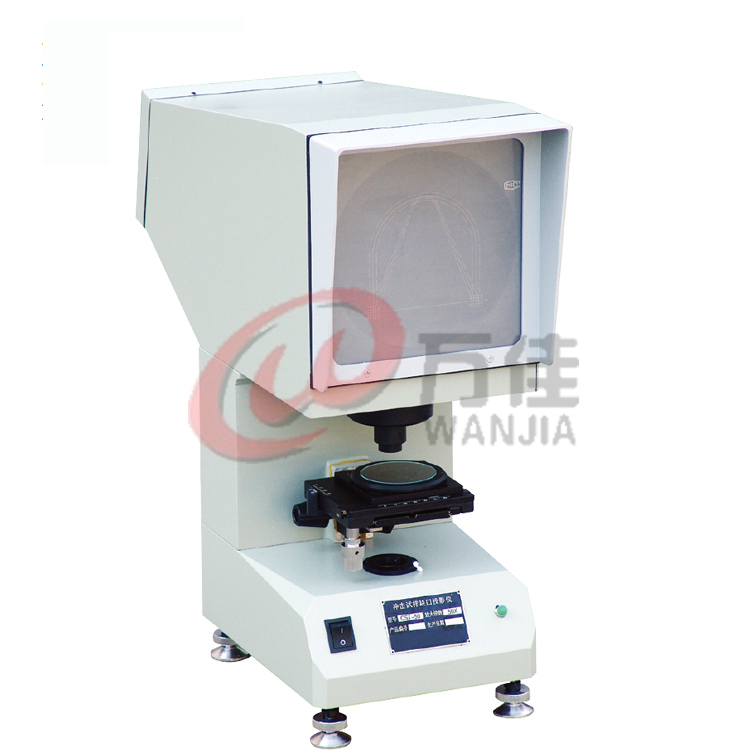

冲击试样缺口夏比投影仪


产品名称:冲击试样缺口投影仪


产品规格:50X


产品用途:用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器


  • 产品详情

  • 联系我们



冲击试样缺口夏比投影仪是济南万佳试验机有限公司根据目前国内广大用户的实际需求和GB/T229-2007《金属夏比摆锤冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器,该仪器是利用光学投影方法将被测的冲击试样V或U型缺口轮廓放大投射到投影屏上,与投影屏上冲击试样V和U型缺口标准样板图比对,以确定被检测的冲击试样缺口加工是否合格,其优点是操作简便,检查对比直观,效率高。



GB/T 229-2007 金属材料夏比摆锤冲击试验方法
GB/T 18658-2002 摆锤式冲击试验机检验用夏比V型缺口标准试样




投影屏直径 :                    180mm

方工作台尺寸:                   110×125mm

方工作台直径:                   90mm

工作台玻璃直径:                 70mm

工作台行程 :                    纵向:±10mm    横向:±10mm     升降:±12mm

工作台转动范围:                  0~360°

仪器放大倍率:                   50X

物镜放大倍率:                   2.5X

投影物镜放大倍率:               20x

光源(卤钨灯):                 12V   100W

电源:                           220V   50Hz

外形尺寸:                       515×224×603mm

重量:                           20kg
冲击试样缺口夏比投影仪,冲击试样投影仪

订购:冲击试样缺口夏比投影仪
