用于检验公路桥梁板式橡胶支座成品的力学性能试验。可进行抗压弹性模量试验、抗剪弹性模量试验、剪切角试验、极限抗压强度试验、摩擦系数试验、转角试验及公路桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。

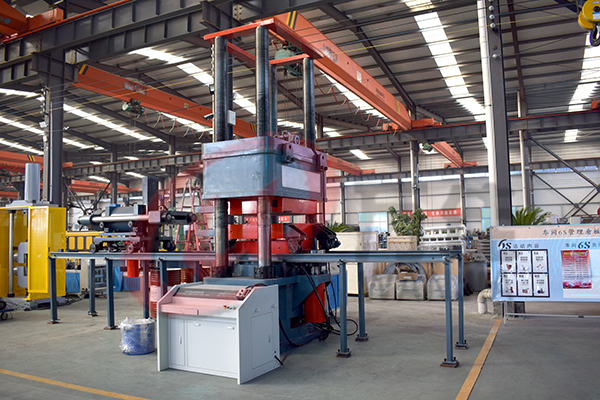

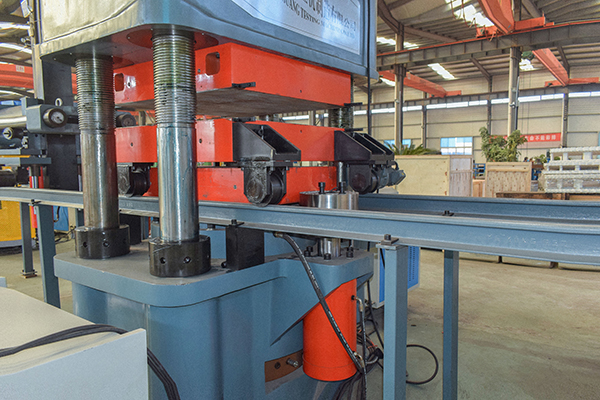

主机采用四立柱结构，横梁、底座、上下压板均采用整体铸钢结构，机架刚性强度和结构稳定性均优于两立柱结构，便于测量试样弹性变形。微机控制自动连续平稳加载，自动保载，自动采集数据、储存、绘制曲线，自动打印试验报告，可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、极限抗压强度试验、转角试验。



GB20688.4-2007 橡胶支座第四部分：普通橡胶支座
JT/T-4-2004 公路桥梁板式橡胶支座
GB/T17955-2009 球形支座技术条件
JT-391-2009 公路桥梁盆式橡胶支座

最大负荷：                          10000kN

最大空间：                          1200mm

上下压板尺寸：                      820X820X150mm

立柱净距X*Y：                       840X480mm

上压板升降：                        垂直双向油缸活塞杆

工作活塞最大行程：                  300mm

负荷精度:：                         优于±1%(0.4%-100%F.S.)

位移精度：                          优于±1%(0.4%-100%F.S.)

位移分辨率：                        ±1/300000

工作活塞推进速度：                  0-20mm/min

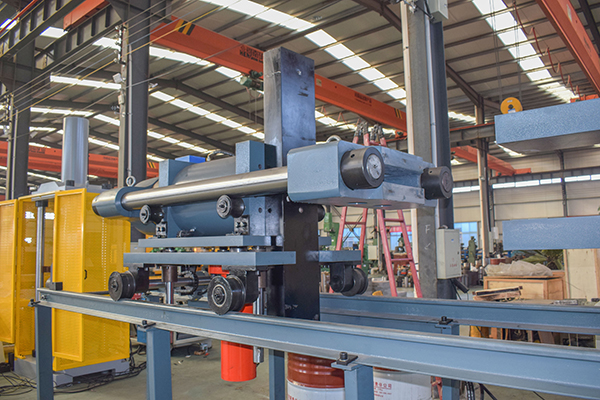

最大水平剪切力：                    2000kN

负荷精度：                          优于±1%(1%-100%F.S.)

工作活塞推进速度：                  0-60mm/min

工作活塞最大行程：                  150mm

位移精度：                          优于±1%FS

位移分辨率：                        ±1/300000
