管材环刚度试验机
  • 管材环刚度试验机

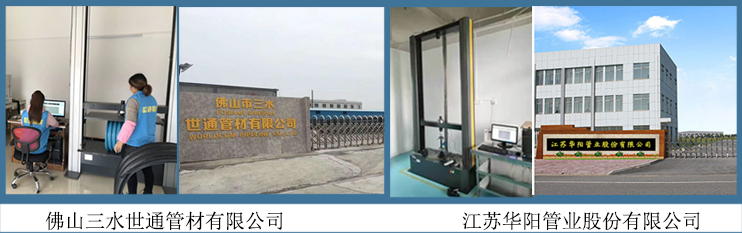

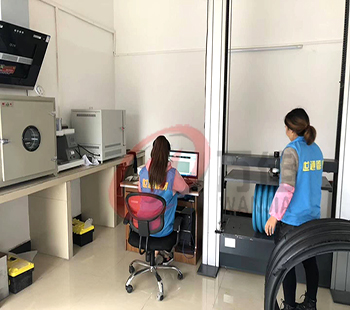

  • 管材环刚度试验机 客户现场图

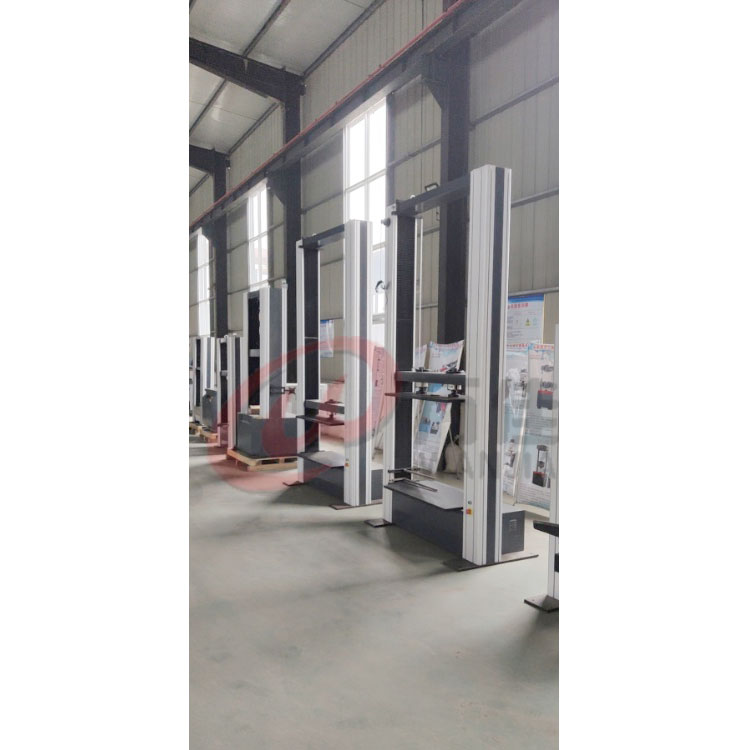

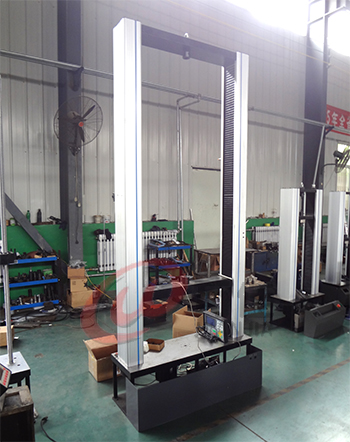

  • 管材环刚度试验机 车间图

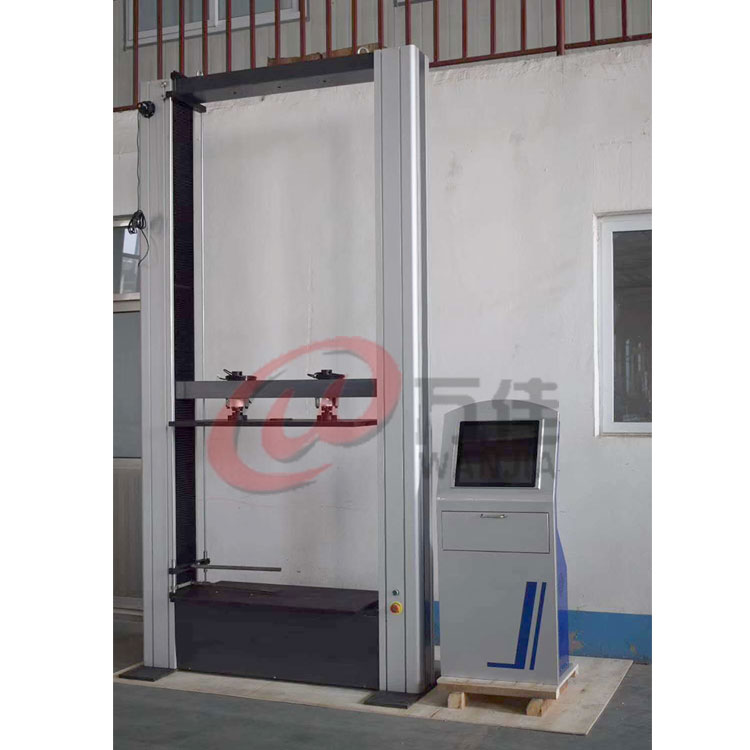

  • 管材环刚度试验机
  • 管材环刚度试验机

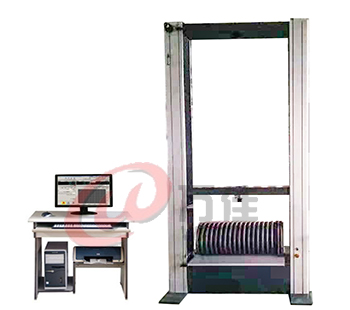

管材环刚度试验机


产品名称:微机控制管材环刚度试验机


产品规格:50KN


产品用途:适用于硬质聚氯乙烯(UPVC)管、氯化聚氯乙烯(CPVC)管、聚乙烯(PE)管、交联聚乙烯(PE-X)管、三型聚丙烯(PP-R)管、聚丁烯(PB)管、工程塑料(ABS)管、玻璃钢夹砂(RPM)管、铝塑料复合(PAP)管、钢塑复合(SP)管等热塑性管材环刚度试验


  • 产品详情

  • 联系我们







管材环刚度试验机是专门针对硬质聚氯乙烯(UPVC)管、氯化聚氯乙烯(CPVC)管、聚乙烯(PE)管、交联聚乙烯(PE-X)管、三型聚丙烯(PP-R)管、聚丁烯(PB)管、工程塑料(ABS)管、玻璃钢夹砂(RPM)管、铝塑料复合(PAP)管、钢塑复合(SP)管等热塑性管材环刚度检测设备。还可以检测玻璃纤维增强塑料夹砂管(FRPM)的初始环刚度。



GB/T 9647-2015 热塑性塑料管材环刚度的测定
GB/T 21238-2016 玻璃纤维增强塑料夹砂管
GB/T 16491-2008 电子式万能试验机
GB/T 12160-2002 单轴试验用引伸计的规定
JJ/G 475-2008 电子万能试验机检定规程
GB/T 2611-2007 试验机通用技术要求



最大试验力:                   50KN

试验机精度级别:               1级

试验力测力范围:               2%FS--100%FS

试验力准确度:                 优于示值的±1%

横梁位移测量:                 分辨率为0.01mm

变形准确度:                   优于±0.5%

调 速 范 围:                  1mm/min~300mm/min

位移速度控制精度:             ±1%

试验高度空间:                 1500mm(可根据用户要求定制)

试验宽度空间:                 380mm(可根据用户要求定制)

主 机 形 式:                  门式框架结构

主 机 尺 寸:                  约750×600×2300mm

重       量:                  约650Kg

外       观:                  应符合GB/T2611要求

成  套   性:                  符合标准要求

工 作 环 境:                  室温~45℃,湿度20%~80%

保 护 功 能:                  过载保护、限位保护、电控系统过流、过压、过热超温保护

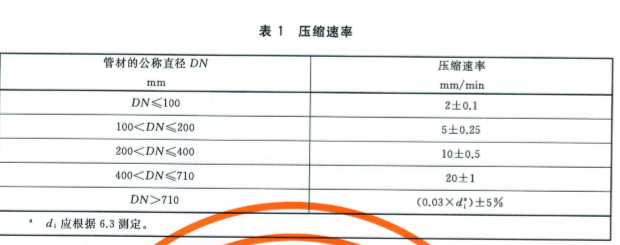

用两个相互平行的平板对一段水平放置的管材以恒定的速率再垂直方向进行压缩,该实验速率(压缩速率见下表)由管材的直径确定,得到负荷—变形量的关系曲线,以管材直径方向变形量为3%时的负荷计算环刚度。


用管材在恒速变形时所测得的力值和变形值确定环刚度。将管材试样水平放置,按管材的直径确定平板的压缩速度,用两个互相平行的平板垂直方向对试样施加压力。在变形时产生反作用力,用管试样截面直径变形量为0.03di时的力值计算环刚度。

环刚度计算公式:

Si=(0.0186+0.025Yi/di)Fi/LiYi

Fi:相对于管材3.0%变形时的力值,单位为KN

Li:试样长度,单位为m

Yi:变形量,单位为m,相对应于3.0%变形时的变形量,如Y/di=0.03

计算管材的环刚度,单位为(KN/m2),再求三个值得平均值,公式:S=(Sa+Sb+Sc)/3

试样长度的选择:1)公称直径小于或等于1500mm的管材,每个试样的平均长度应在300±10mm2)公称直径大于1500mm的管材,每个试样的平均长度不小于0.2DN(单位mm)。
