数显式气压试验机试验规范

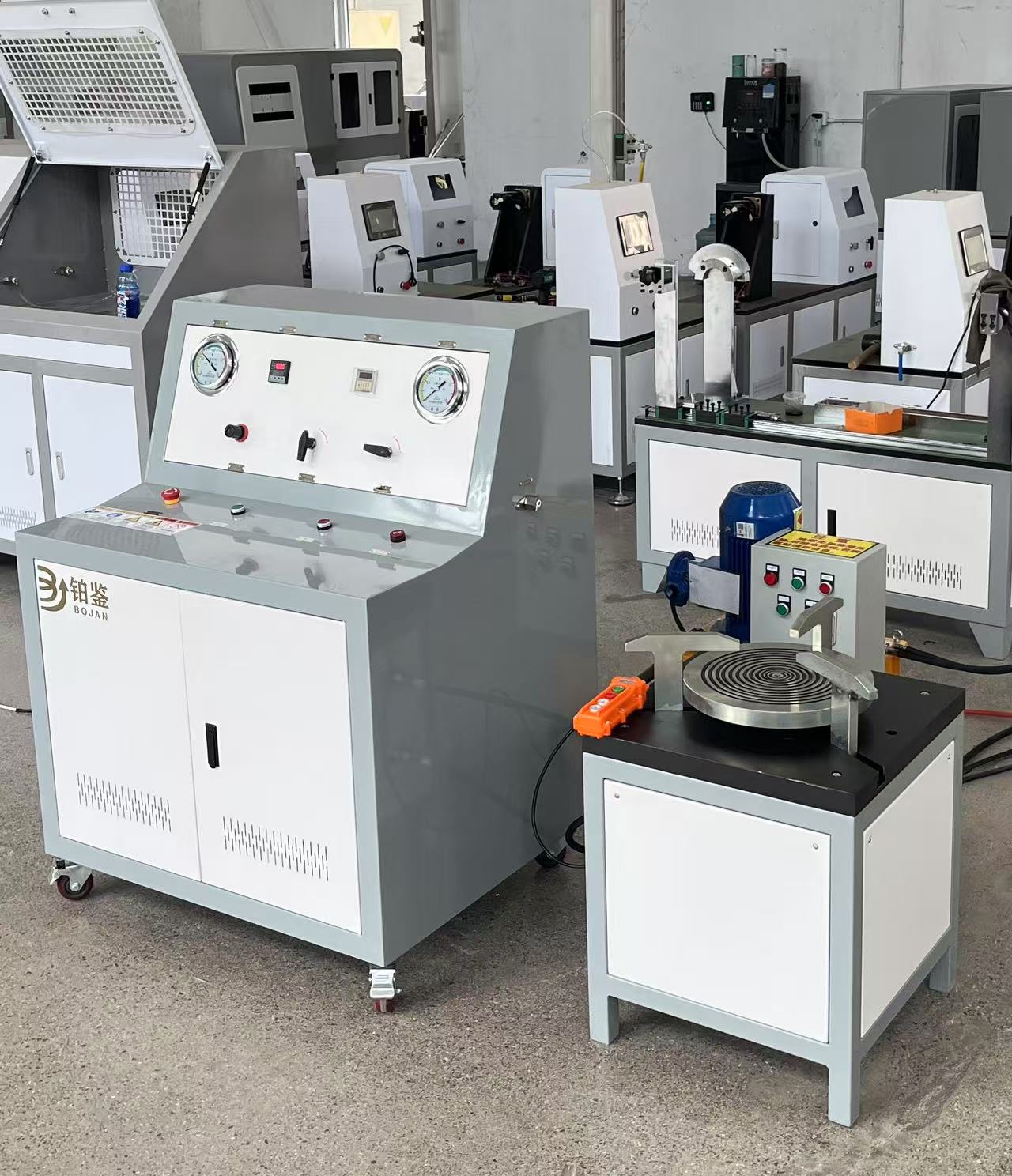

数显式气压试验机
三、主要技术参数
1.额定工作压力：0～0.8MPa（普通压缩空气源）
2.压力显示精度：0.01MPa
3.控制精度：上限+1%、下限-1%
4.爆破测试压力：0-0.8Mpa
5.压力保持测试压力：0-0.8Mpa
6.试验工位：1
  阀门加持范围：DN50-DN200mm
7.管路设计压力：10Mpa
8.驱动气源：0.2-0.8Mpa压缩空气
9.耗气量：＜0.8m³/min
10.试验功能：气压静压力保持试验和爆破压力试验
11.试验介质：空气/其他气体
12.试样安装方式：三爪卡盘
13.主机柜外观尺寸（长宽高）：约900*750*1200mm
14.主机电源：220V，50HZ
15.压力采集装置：压力变送器+数显表+防震压力表
四、试验方法
（一）、按钮的功能和使用方法：
1、高压压力表：显示高压出口压力值。
2、泄压阀：顺时针旋转为关闭，进而保压，逆时针
3、电源指示：设备通电指示
4、急停：设备紧急停机开关
5、截止阀点动开关：出口截止阀点动开关，按下截止阀打开
6、泄压阀点动开关：泄压阀点动开关，按下泄压阀打开
7、压力显示仪表：设置目标压力
8、时间继电器：设置保压时间
9、调压阀：调节进气压力
